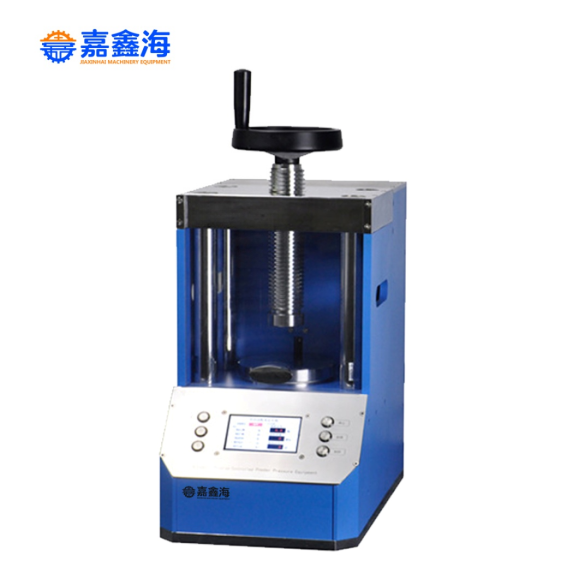

JPP-20S型全自动粉末压片机使用说明

JPP-20S型全自动粉末压片机使用说明书

一、主要用途：

JPP系列产品全自动粉末状压片机是一种自动式台式一体机压片机，具备程序流程加压、程序试压、按时泄压，模具气体压强全自动计算等作用。液晶显示屏表明，实际操作更为直接便捷，更个性化。广泛运用于催化反应、硅酸盐材料、粉未冶金、瓷器、充电电池、高温超导、新型材料制样、光谱仪制样等测试设备配套设施应用。

二、技术指标

压力范畴：0-20吨

加压全过程：程序流程加压-程序试压-按时泄压

气体压强计算：程序流程全自动计算模具承担气体压强

液晶显示屏：4.3寸液晶屏

机器设备安全防护：厚钢板安全防护配有机玻璃板门

行程开关：液压缸升到定位相对高度全自动泄压

活塞行程：30mm

机器设备开关电源：220V（50Hz/60Hz）

三、压片机应用

1、将模具拼装好并添加样粉碾匀粉末状（详见模具使用说明书）

2、将加以团之名粉的模具放进压片机的操作台中间，对正后扭紧滚珠丝杠并合上有机玻璃板安全门

3、按“设定"按键没置页面

设定具体内容：

（1）加压限制（参照模具的使用手册此值能低于所应用模具的较大耐压力）

（2）加压低限（当压力小于这一额定值后会全自动加压力）

（3）加压时长（依据客户规定在压片机的试压时间段内设置）

（4）模具孔径（键入现阶段应用模具的孔径）

功能键作用：

按“ "键，提升标值

按“—"键，降低标值

按“设定"键，挪动设定新项目

持续按“设定"键，回到操作面板

按“制样"键，机器设备逐渐运行

当压力做到设定主要参数一半时操作系统会减少加压速率

当压力做到额定值，系统软件终止加压并记时

在计时全过程中，压力小于加压低限系统软件会全自动加压力

当记时完毕，系统泄压

开启安全门，取下模具

将模具底取出，装上退顶块（退模参考模具使用手册）

将安装好的模具放进压片机的操作台中间对正，旋下滚珠丝杠，合上有机玻璃板门，按“脱模"键机器设备逐渐运行。当液压缸升到定位相对高度触碰上行程开关，机器设备全自动泄压，还可以按住“终止"键，停止加压，并将释放出来压力。将模具取下，并取出压完的试品。

留意：

（1）当压的试样较为薄非常容易退模的情形下可以立即转动螺旋式滚珠丝杠将试品滑脱，不必按“脱模"键加压脱模。

（2）当按“脱模"键加压脱模的那时候要特别注意观查模具的脱模状况随时随地按住“终止"按键，避免 加压时长太长将模具及脱模器压烂。
